Advantages:
- Long life due to non-aging jacket
- Constant optimised electrical values owing to intelligent cable design
- Gas injected skin-foam-skin insulation for optimal damping values and long distances
Application:
- Digital HD-SDI and 3G-SDI video transmission in the professional broadcast/OB van/studio sector, HF technology and antenna construction
- Professional media-technical permanent installation according to 3G standard
Specifications:
| Article number | 600-0234F |
|---|
| Name | SC-Vector Plus RCB |
|---|
| EAN | 4049371002585 |
|---|
| Properties | Analog |
|---|
| Properties | FRNC flame retardant |
|---|
| Properties | 3G-SDI / UHD |
|---|
| Properties | HDTV |
|---|
| Properties | Digital 75 O |
|---|
| Properties | Halogen-free / LSZH |
|---|
| Properties | OFC oxygen free copper |
|---|
| Properties | SDI |
|---|
| Application area | ELA 100 V |
|---|
| Application area | Installation |
|---|
| Application area | Mobile outdoor / indoor |
|---|
| Application | video cable |
|---|
| Colour | green |
|---|
| Colour detailed | green |
|---|

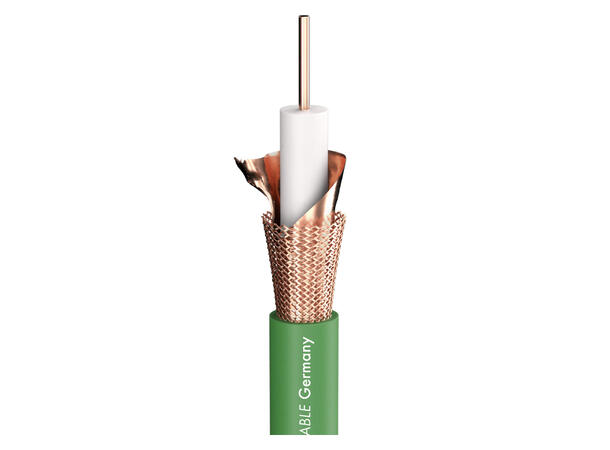

| Construction | 02YS(ST)CH1,6L/7 |
|---|
| Jacket material | FRNC |
|---|
| Jacket Ø mm | 10,20 |
|---|
| Number of Channels (video) | 1 |
|---|
| Inner conductor (video) | 1 |
|---|
| Inner conductor (video) mm² | 2,01 |
|---|
| Inner conductor Ø (video) mm | 1,60 |
|---|
| AWG (video) | 14 |
|---|
| Shielding | Copper braiding tin-plated + AL / PT foil |
|---|
| Shielding factor % | 100 |
|---|
| Copper strands (video) | 1 |
|---|
| Copper strand Ø (video) mm | 1,60 |
|---|
| Conductor insulation material | Gas Injected-PE |
|---|
| Conductor insulation Ø mm | 7,00 |
|---|
| Weight per 1 m g | 120 |
|---|
| Fire load per m kWh | 0,73 |
|---|
| Style variant | round |
|---|
| Packing | 1000 m spool |
|---|
| Packing | 100 m spool |
|---|
| Packing | 500 m spool |
|---|
| Velocity factor | 0,8 |
|---|
| Temperature min. °C | -25 |
|---|
| Temperature max. °C | 30 |
|---|

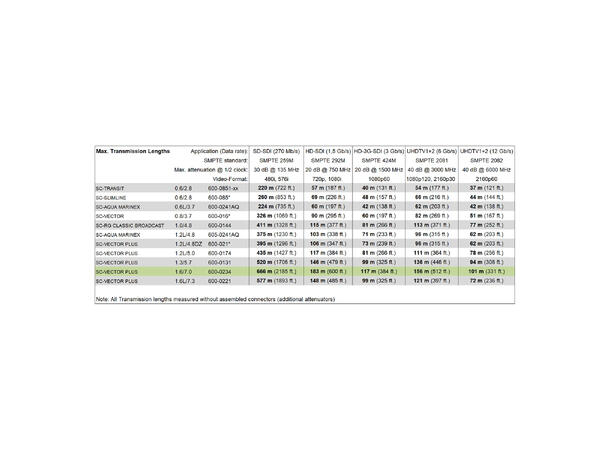

| Max. Transmission length (3G-SDI) m | 240 |
|---|
| Max. Transmission length (6G-SDI) m | 120 |
|---|
| Width mm | 10,2 |
|---|
| Height mm | 10,2 |
|---|
| Capacity wire/electic screen at 1m (video) pF | 53 |
|---|
| Capacity wire/electic screen at 1 ft. (video) pF | 16,1544 |
|---|

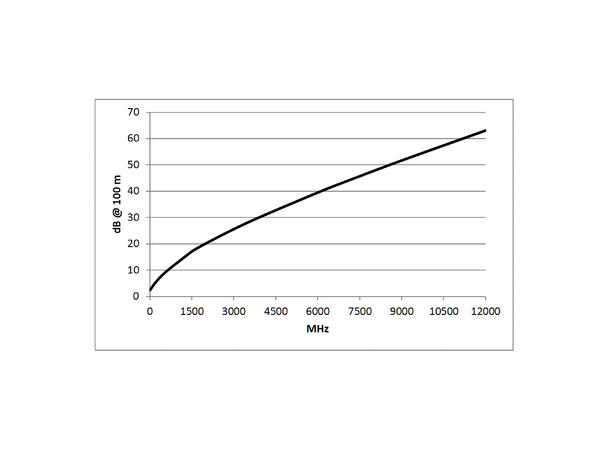

| Damping at 5 MHz (100m & 20° C) dB | 2,4 |
|---|
| Damping at 5 MHz (100 ft. & 20 °C / 68 °F) dB | 0,7315 |
|---|
| Damping at 200 MHz (100m & 20° C) dB | 5,3 |
|---|
| Damping at 200 MHz (100 ft. & 20 °C / 68 °F) dB | 1,6154 |
|---|
| Damping at 470 MHz (100m & 20° C) dB | 8,4 |
|---|
| Damping at 470 MHz (100 ft. & 20 °C / 68 °F) dB | 2,5603 |
|---|
| Damping at 862 MHz (100m & 20° C) dB | 11,9 |
|---|
| Damping at 862 MHz (100 ft. & 20 °C / 68 °F) dB | 3,6271 |
|---|
| Damping at 1000 MHz (100m & 20° C) dB | 13 |
|---|
| Damping at 1000 MHz (100 ft. & 20 °C / 68 °F) dB | 3,9624 |
|---|
| Damping at 1485 MHz (100m & 20° C) dB | 17 |
|---|
| Damping at 1485 MHz (100 ft. & 20 °C / 68 °F) dB | 5,1816 |
|---|
| Damping at 1750 MHz (100m & 20° C) dB | 18,7 |
|---|
| Damping at 1750 MHz (100 ft. & 20 °C / 68 °F) dB | 5,6998 |
|---|
| Damping at 2150 MHz (100m & 20° C) dB | 21 |
|---|
| Damping at 2150 MHz (100 ft. & 20 °C / 68 °F) dB | 6,4008 |
|---|
| Damping at 3000 MHz (100m & 20° C) dB | 25,6 |
|---|
| Damping at 3000 MHz (100 ft. & 20 °C / 68 °F) dB | 7,8029 |
|---|
| Damping at 6000 MHz (100m & 20° C) dB | 39,5 |
|---|
| Damping at 9000 MHz (100m & 20° C) dB | 51,7 |
|---|
| Damping at 12000 MHz (100m & 20° C) dB | 63,1 |
|---|
| Impedance O | 75 |
|---|
| Shield. resistance per 1 km O | 10 |
|---|
| Shield. resistance per 1000 ft. O | 3,048 |
|---|
| BPVo-Euroclass | Fca |
|---|
