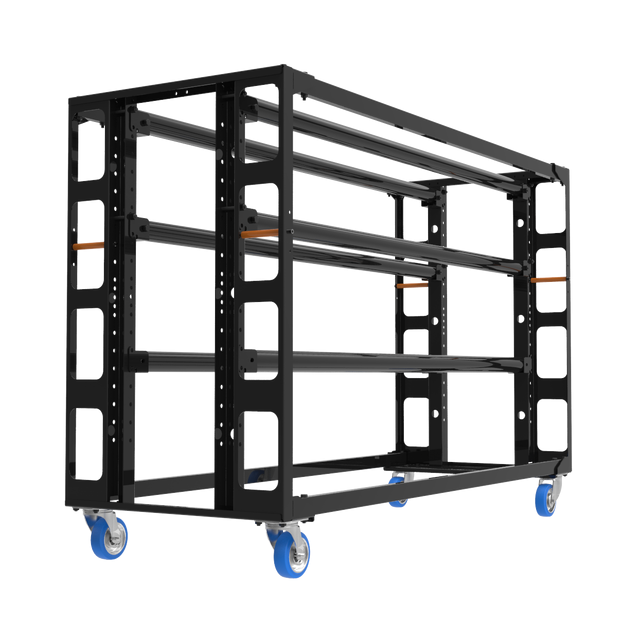

Meatrack

Bruk Admiral sitt modulære transportsystem til å designe en meatrack for transport og lagring av utstyr som moving heads, lysbarer eller enkeltarmaturer.

Du kan bygge et meatrack-rammeverk med Admiral sine Fork-sidepaneler, som finnes i 110 cm, 183 cm og 203 cm, samt lengdeprofiler i fire ulike lengder.

Du kan laste ned Meatrack datasheet her.

Steg 1: Velg sidepaneler

Avhengig av størrelsen og vekten på armaturene du skal lagre og transportere, kan du velge sidepaneler med høyder på 110 cm, 183 cm eller 203 cm, og bredder på enten 60 cm eller 80 cm.

Borede hull i sidepanelene gjør at du kan montere rør i meatrack-rammen på ulike høyder, slik at plassen utnyttes mest mulig effektivt.

Ved å legge til et senterfeste på fork-sidepanelet får du flere opphengsmuligheter for armaturene dine. Disse festene monteres i panelet og gjør det mulig å henge større armaturer i midten av meatracken. Alle Admiral sine fork-sidepaneler er utstyrt med håndtak som gjør det enklere å flytte meatracken.

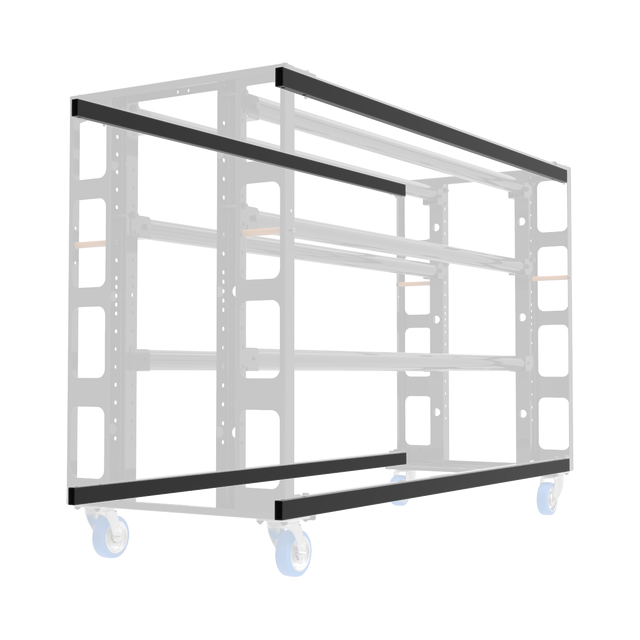

Steg 2: Velg lengdeprofiler

Lengdeprofiler leveres i sett på fire, med lengder på 80 cm, 160 cm, 180 cm og 210 cm. Sammen med fork-sidepanelene danner disse rammen til meatracken din.

Når du velger lengdeprofiler må du ta hensyn til den totale vekten på meatracken. Hvis du skal lagre tunge armaturer, anbefaler vi å bygge en mer kompakt ramme ved å bruke høyere fork-sidepaneler i kombinasjon med kortere lengdeprofiler.

Steg 3: Velg hjul

Du har valgt både fork-sidepaneler og lengdeprofiler til meatrack-rammen din. Nå kan du velge hvilke hjul du vil montere under vognen.

Admiral-hjulene er perfekt til dette formålet, da de ikke setter merker på myke underlag som ballettgulv. Vi anbefaler å bruke svingbare hjul med diameter på 100 mm eller 125 mm. Avhengig av vekten på armaturene du planlegger å henge i meatracken, velger du hjul med riktig bæreevne.

• 100 mm hjul har en lastekapasitet på 160 kg per hjul

• 125 mm hjul har en lastekapasitet på 200 kg per hjul

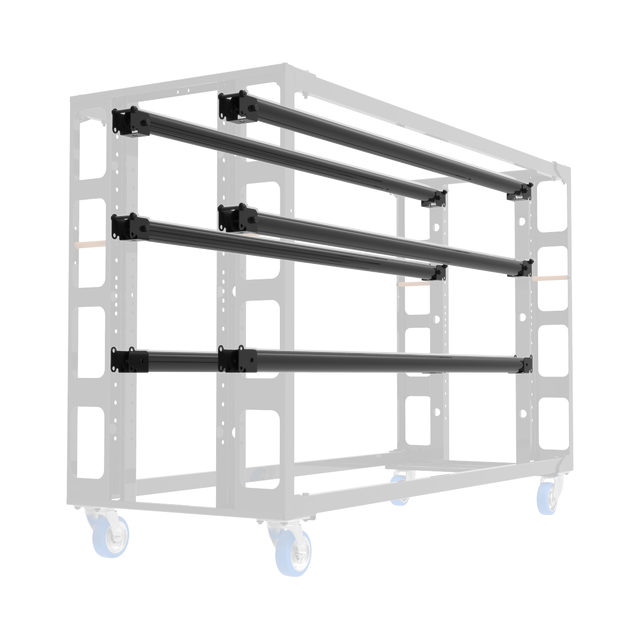

Steg 4: Hengende rør

Avhengig av hvor mange og hvor store armaturer du ønsker å lagre i meatracken, velger du hengende rør i samme lengde som rammen. Hengende rør leveres i flere lengder og er laget i stål eller aluminium, avhengig av lengden.

• 80 cm hengende rør: aluminium

• 160 cm hengende rør: aluminium

• 180 cm hengende rør: aluminium

• 210 cm hengende rør: stål

Rørene i aluminium har en diameter på 50 mm, mens stålrørene har en diameter på 48 mm. Hvert rør leveres med et fork-sett som inneholder alle nødvendige deler for å montere rørene i meatracken.

En meatrack har en maksbelastning på 400 kg, og hvert rør kan tåle opptil 100 kg. Husk at når du monterer meatracken, skal hvert fork-sett festes med to bolter i rammen.
