A good triple defense line...
Advantages:
- 10 Gbit-capable network, power and HD-SDI compliant video transmission in one cable
- Excellent shielding
- Low damping values for long-distance HD transmissions
- Compact diameter
- flexible and easy to wind
Application:
- Digital HD-SDI long-distance transmission including digital audio network and power supply
- Ideal for broadcasting van applications, sporting events and big events
- Installation (Broadcast, studio, conference rooms, building technology)
Specifications:
| Article number | 600-1031 |
|---|
| Name | TRANSIT MC 1031 HD |
|---|
| EAN | 4049371244053 |
|---|
| Application | hybrid cable |
|---|
| Colour | black |
|---|
| Colour detailed | black |
|---|

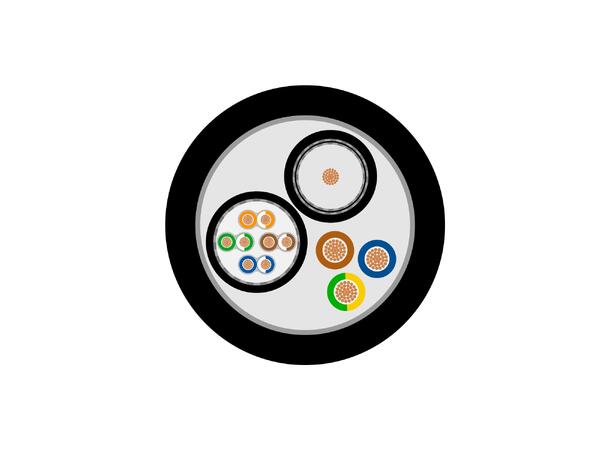

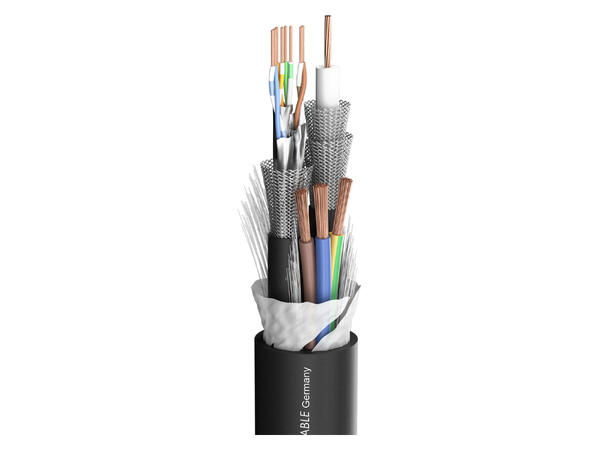

| Construction | (02YSCCH1,2/4,8)+(SFTP4x2xAWG23/1)+3LIY2,5mm²Y |
|---|
| Construction (video) | (02YSCCH1,2/4,8) |
|---|
| Construction (power) | 3LIY2,5mm² |
|---|
| Construction (network) | SFTP4x2xAWG23/1 |
|---|
| Jacket material | FR-PVC |
|---|
| Jacket material (video) | PUR |
|---|
| Jacket material (network) | PVC |
|---|
| Jacket Ø mm | 19,90 |
|---|
| Jacket Ø (video) mm | 7,10 |
|---|
| Jacket Ø (network) mm | 8,00 |
|---|
| Inner conductor (video) | 1 |
|---|
| Inner conductor (power) | 3 |
|---|
| Inner conductor (network) | 8 |
|---|
| Inner conductor (video) mm² | 0,88 |
|---|
| Inner conductor (power) mm² | 2,50 |
|---|
| Inner conductor Ø (video) mm | 1,06 |
|---|
| Inner conductor Ø (network) mm | 0,57 |
|---|
| AWG (video) | 18 |
|---|
| AWG (network) | 23 |
|---|
| Shielding (video) | 2 x Copper braiding tinned |
|---|
| Shielding (network) | Tinned copper braid + AL / PT-foil per pair |
|---|
| Copper strands (video) | 7 |
|---|
| Copper strands (network) | 1 |
|---|
| Copper strand Ø (video) mm | 0,40 |
|---|
| Copper strand Ø (network) mm | 0,57 |
|---|
| Wire insulation material (video) | Foam / Skin-PE |
|---|
| Conductor insulation Ø (video) mm | 4,80 |
|---|
| Weight per 1 m g | 433,2 |
|---|
| UV-resistant | yes |
|---|
| Style variant | round |
|---|
| CAT-Type | CAT.7 |
|---|
| Temperature min. °C | -20 |
|---|
| Temperature max. °C | 75 |
|---|
| Width mm | 19,9 |
|---|
| Height mm | 19,9 |
|---|
| Capacity wire/electic screen at 1m (video) pF | 53 |
|---|
| Capacity wire/electic screen at 1 ft. (video) pF | 16,1544 |
|---|
| Damping at 200 MHz (100m & 20° C) dB | 9,4 |
|---|
| Damping at 200 MHz (100 ft. & 20 °C / 68 °F) dB | 2,8651 |
|---|
| Damping at 470 MHz (100m & 20° C) dB | 14,7 |
|---|
| Damping at 470 MHz (100 ft. & 20 °C / 68 °F) dB | 4,4806 |
|---|
| Damping at 862 MHz (100m & 20° C) dB | 20,4 |
|---|
| Damping at 862 MHz (100 ft. & 20 °C / 68 °F) dB | 6,2179 |
|---|
| Damping at 1000 MHz (100m & 20° C) dB | 21,9 |
|---|
| Damping at 1000 MHz (100 ft. & 20 °C / 68 °F) dB | 6,6751 |
|---|
| Damping at 1485 MHz (100m & 20° C) dB | 27,2 |
|---|
| Damping at 1485 MHz (100 ft. & 20 °C / 68 °F) dB | 8,2906 |
|---|
| Damping at 1750 MHz (100m & 20° C) dB | 29,9 |
|---|
| Damping at 1750 MHz (100 ft. & 20 °C / 68 °F) dB | 9,1135 |
|---|
| Damping at 2150 MHz (100m & 20° C) dB | 33,5 |
|---|
| Damping at 2150 MHz (100 ft. & 20 °C / 68 °F) dB | 10,2108 |
|---|
| Damping at 3000 MHz (100m & 20° C) dB | 40,8 |
|---|
| Damping at 3000 MHz (100 ft. & 20 °C / 68 °F) dB | 12,4358 |
|---|
| Impedance (video) O | 75 |
|---|
| Impedance (network) O | 100 |
|---|
| BPVo-Euroclass | Fca |
|---|
