Hvorfor RCBO-er er viktige


Hva er jordfeilbeskyttelse (residual current protection)?

Vanlige sikringer gjør en god jobb med å beskytte mot overbelastning og kortslutning – men de gir ingen beskyttelse mot elektrisk støt. Det er derfor jordfeilbeskyttelse er nødvendig.


Beskyttelsen fungerer ved å sammenligne strømmen som går ut til en last med strømmen som kommer tilbake. Hvis alt er i orden, er verdiene helt like. Men hvis returstrømmen er litt lavere, betyr det at forskjellen må gå et annet sted – muligens gjennom en menneskekropp. Da slår beskyttelsen inn og kutter strømmen.

I de fleste land krever elektriske forskrifter jordfeilbeskyttelse på alle kurser opp til 32A, og maksimalt tillatt lekkasjestrøm er 30 mA (milliamper)

Begrensninger ved delte RCD-er i profesjonelle AV-strømsystemer


I en vanlig bolig har man gjerne én eller to jordfeilbrytere (RCD-er) som beskytter flere kurser samtidig. Det fungerer som regel helt fint til husholdningsbruk. Men når moderne AV-utstyr skal forsynes med strøm, blir det mer komplisert.


Moderne AV-utstyr – spesielt LED-belysning, videovegger og mediaservere – bruker switch-mode strømforsyninger. Disse er effektive og kompakte, men de genererer også høyfrekvent elektrisk støy. For å hindre at denne støyen lekker ut på strømnettet, er enhetene utstyrt med filtre som leder den til jord.


Dette betyr at en liten del av den tilførte strømmen ikke returnerer – den “lekker” til jord. Det er dette vi kaller jordfeilstrøm, og selv om det er helt ufarlig, kan ikke RCD-en skille det fra en livsfarlig feil.


Hver enhet kan lekke opptil 3,5 mA, og selv om det vanligvis er litt mindre, bygger det seg raskt opp når mange enheter er koblet til. Som om ikke det var nok, kan en 30 mA RCD utløses allerede ved 15 mA og likevel være innenfor spesifikasjon.


Hvorfor jordfeilstrøm kan slå ut systemet ditt – selv uten en feil

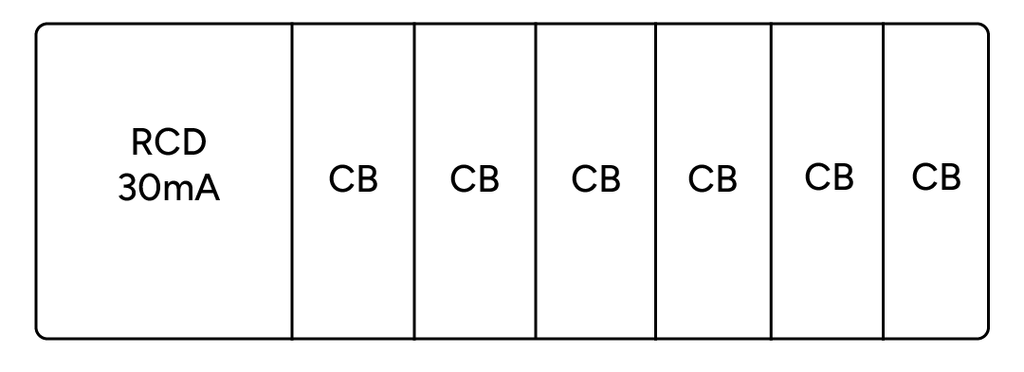

Å bruke én enkelt jordfeilbryter (RCD) til å beskytte flere kurser er helt lovlig – og ganske vanlig – men det har klare ulemper.


Med en slik løsning får du i praksis bare et gjennomsnitt på rundt 5 mA (30 mA ÷ 6) med “trygg” lekkasje per kurs. Det gir lite spillerom. Og når RCD-en først løser ut, går alt den beskytter ned samtidig. Da står du igjen med å finne ut hvilken kurs – eller kombinasjon av kurser – som forårsaket utkoblingen. Det er tidkrevende, forstyrrende og langt fra ideelt i live- eller kritiske miljøer.

Fordelene ved å bruke RCBO-er i AV-strømdistribusjon


Heldigvis finnes det en langt bedre løsning: Residual Current Breaker with Overload protection, eller RCBO.


En RCBO kombinerer en vanlig automatsikring med jordfeilbeskyttelse i én og samme enhet – per kurs. Det betyr at hvis noe går galt, er det bare den aktuelle kursen som blir berørt. Resten av systemet fortsetter å kjøre, og du ser umiddelbart hvor problemet oppstod.

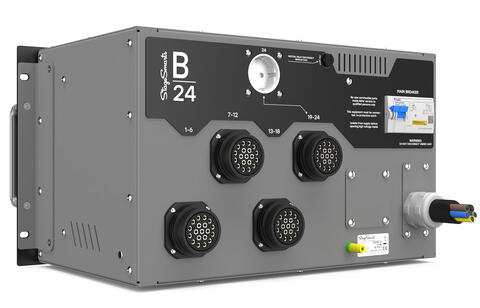

Hvorfor StageSmarts bruker hydraulisk-magnetiske RCBO-er

Vi har brukt hydraulisk-magnetiske RCBO-er i alle våre strømfordelingssystemer siden 2017. I dag er tusenvis av systemer i bruk over hele verden, og beskytter både utstyr og mennesker i krevende og kritiske miljøer.

Våre RCBO-er er:


• 1P+N – både faseleder og nøytralleder kobles ut når RCBO-en løser ut, noe som gir full isolasjon av lasten.

• 30 mA, Type A – ideelt for moderne AV-utstyr. Disse RCBO-ene håndterer ufarlige jordfeilstrømmer fra switch-mode strømforsyninger uten feilutkoblinger.

• Hydraulisk-magnetiske – upåvirket av temperatur, og i stand til å håndtere høye innkoblingsstrømmer fra forsterkere, LED-paneler og annet krevende utstyr.

Mange brukere rapporterer at de kan drive dobbelt så mange enheter per utgang sammenlignet med tidligere systemer. Dette fordi våre RCBO-er gir ekte individuell beskyttelse, eliminerer problemer med delt jordfeilstrøm og tåler oppstartsstrømmer langt bedre.

Smartere jordfeilbeskyttelse for krevende miljøer

Jordfeilbeskyttelse er et must – men hvordan du implementerer den gjør en stor forskjell. Med vår løsning er hver utgang beskyttet individuelt. Du får bedre feilisolering, færre unødvendige utkoblinger og et system som er enklere å jobbe med, selv når presset er høyt.
