Hjertnes Kulturhus moderniserer belysningen i Sal 1

Bakgrunn

Den eksisterende belysningsinstallasjonen i Sal 1 hadde vært i drift siden 2007. Over tid opplevde kulturhuset både tekniske begrensninger og manglende tilgang på lyskilder til det eksisterende anlegget.

– Lysnivået og fleksibiliteten var ikke tilstrekkelig for dagens bruk, særlig med tanke på konferanser og arrangementer som krever jevn og god belysning i hele salen, forteller Kim Kristian Sandve, enhetsleder kulturhus ved Hjertnes.

Et av de mest konkrete problemene var vedlikeholdsbehovet. Kulturhuset brukte anslagsvis rundt fem timer i uken på å skifte lyskilder samlet i huset. Med overgangen til LED er dette behovet i praksis borte.

Målene for prosjektet

Bestillingen til elektroinstallatør Ditmar Enge Elektro var å levere en helhetlig løsning for takbelysningen, der både armaturvalg og styring inngår i et samlet system. Kulturhuset hadde flere tydelige krav: god og jevn belysning i hele salen, fleksibilitet og robusthet i daglig drift, minst mulig inngrep i bygningsmassen, og mulighet for integrasjon med øvrige systemer i huset, blant annet brannvarsling, kinoautomatisering og lysbord ved arrangementer.

– Vi har vært opptatt av at den nye installasjonen skulle passe inn i salens arkitektur, og at vi i størst mulig grad kunne gjenbruke eksisterende infrastruktur og utsparinger i himlingen. Dette har vært viktig både av hensyn til husets egenart og i et bærekraftsperspektiv, sier Kim Kristian.

Armaturvalg

Valget falt på TDE downlights. Kulturhuset hadde allerede gode erfaringer med tilsvarende armaturer fra orkesterkabinettet, hvor disse har fungert godt over flere år. Det endelige valget ble gjort som en totalvurdering der kvalitet, funksjonalitet og driftserfaring ble sett i sammenheng, i samarbeid med kommunens rammeleverandør på lys, Prostage og elektroinstallatør.

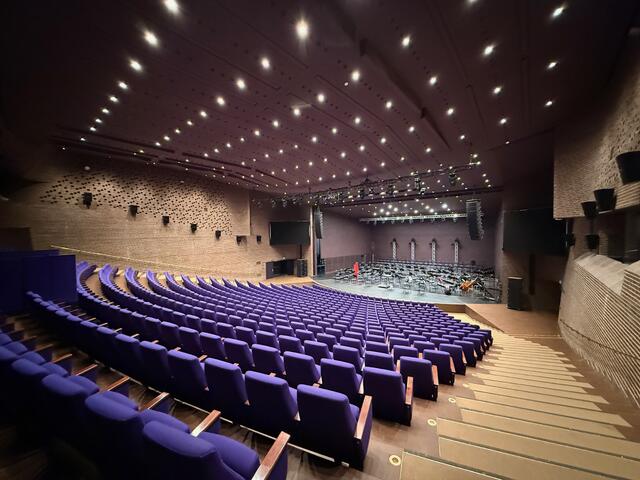

Installasjonen består av 203 TDE Moodspot WD1830 i taket samt 33 TDE Moodspot WD800 som downlights bak i salen. De nye armaturene er montert i eksisterende lampeplasseringer, noe som har redusert inngrepet i bygningsmassen betydelig.

Styringsløsningen

For styring av anlegget ble det valgt løsninger fra Visual Productions, med IoCORE2, CueCore3 og B-Station2. For kulturhuset var det avgjørende at systemet var enkelt å betjene i det daglige, slik at publikumsverter og øvrig driftspersonell kan håndtere dette uten behov for spesialisert kompetanse.

– Det har vært et tydelig behov for at løsningen kan samhandle med øvrige systemer på huset, og at det er tydelig styring og prioritering mellom disse systemene, slik at vi til enhver tid har kontroll på hva som styrer lyset, særlig i forbindelse med arrangementer og gjennomføring av show, forklarer Kim Kristian.

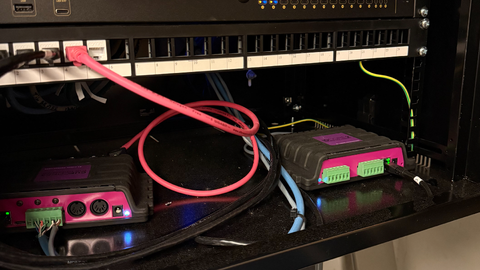

IoCORE2 ble valgt for sine releutganger, som gjør det mulig å programmere styring av lyskastere tilkoblet kontaktorer – i dette tilfellet vaskelys i salen. CueCore3 fungerer som knutepunktet som får TDE-lampene og IoCORE2 til å snakke sammen, og som gjør at B-Station2 kan styre hele systemet.

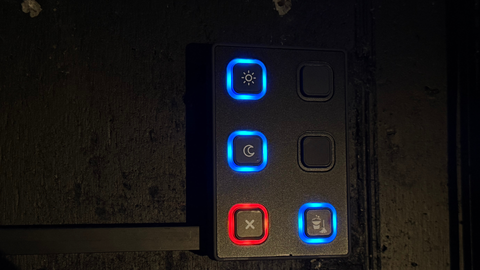

Lysmikseren i salen er koblet til CueCore3 via DMX, noe som gir full frihet til å styre de syv ulike sonene. B-Station2 er programmert til å ikke virke så lenge lysmikseren sender signal til CueCore3, slik at det alltid er tydelig hva som styrer lyset.

Integrasjonen mot brannvarsling er løst via en IO-enhet som sørger for at lyset slår på fullt når brannalarmen går. Kinomaskinen er koblet til CueCore3 sine innganger og justerer automatisk lyset for innslipp, reklame og filmvisning.

Bærekraft og vedlikehold

Bærekraft har vært en viktig føring gjennom hele prosjektet. Ved å benytte eksisterende føringsveier og utsparinger har man i stor grad unngått større bygningsmessige tiltak, noe som har redusert inngrepet i bygningsmassen og ivaretatt husets arkitektoniske egenart.

Overgangen til LED gir redusert energibruk og langt færre utskiftinger av lyskilder. I et 20-årsperspektiv gir dette både betydelige driftsbesparelser og redusert ressursbruk.

Gjennomføring og samarbeid

Prosjektet er gjennomført som et samarbeid mellom Hjertnes Kulturhus, Ditmar Enge Elektro, Auralight og Prostage. Sandefjord kommune har samarbeidet med Prostage over tid på sceneteknikk og utstyr, og har gjennomgående hatt gode erfaringer med dette.

– Det tok naturlig noe tid i oppstarten å avklare roller og retning. Etter hvert som dette kom på plass og vi fikk en felles forståelse av mål og leveranse, opplevde vi at prosjektet fikk en god flyt.

Bilde av Jon Anders Skilbred, saksbehandler i Ditmar Enge Elektro AS og Morten Skogby, teknisk produsent ved Hjertnes Kulturhus.

Resultatet

Kim Kristian er godt fornøyd med resultatet.

– Vi opplever at vi har fått på plass en løsning som svarer godt på de behovene vi hadde. Samspillet mellom armaturene og styringssystemet fungerer godt i praksis, og gir oss en stabil og forutsigbar drift der vi enkelt kan styre lyset slik vi ønsker, enten gjennom faste oppsett eller i forbindelse med arrangementer.

Fremover jobber Hjertnes Kulturhus videre med utvikling av tilstøtende områder, blant annet styring av lys i losjer og en utvidelse av antall lyskilder i orkesterkabinettet.
